Mechanik des Mündungshochschlags und technisch-konstruktive Gegenmaßnahmen

1. Einleitung

Beim Schussvorgang wirkt der Rückstoßimpuls gemäß dem Prinzip von Aktion und Reaktion in direkter Verlängerung der Laufachse nach hinten. In der Praxis stellt sich die Waffe jedoch selten als masseloser Punkt dar, sondern als komplexes mechanisches System. Der sogenannte „Hochschlag“ (Muzzle Flip/Climb) ist das Resultat eines Hebelarms, der zwischen der Laufachse und dem Widerstandspunkt des Schützen (Schulteranlage bei Langwaffen bzw. Handgelenk/Unterarm bei Kurzwaffen) existiert.

2. Physikalische Ursache: Das Drehmoment

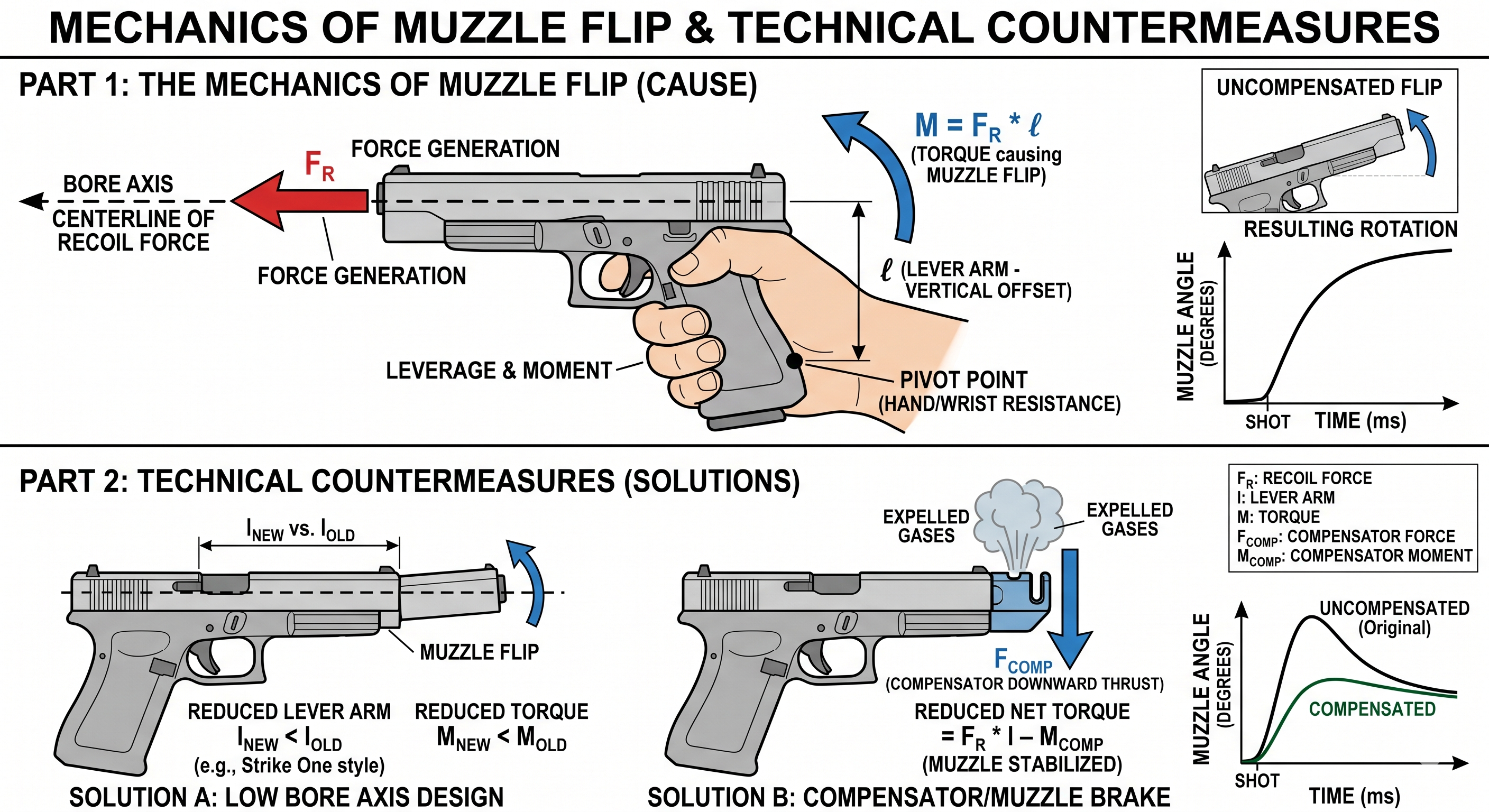

Der Rückstoßimpuls $F_R$ wirkt entlang der Laufachse. Der Widerstand des Schützen $F_W$ wird jedoch an einem tiefer liegenden Punkt (Griffstück oder Schaftkappe) eingeleitet.

• Der Hebelarm: Zwischen der Laufachse und dem Schwerpunkt des Widerstands besteht ein vertikaler Abstand, definiert als Hebelarm $l$.

• Das Drehmoment: Das wirkende Drehmoment $M$ ergibt sich aus der Gleichung:

  $$M = F_R \cdot l$$

  Dieser Hebeleffekt bewirkt eine Rotation der Waffe um den Handgelenk- bzw. Schulterpunkt. Je größer der Versatz $l$ ist, desto stärker fällt die resultierende Mündungsbewegung aus. Wäre $l = 0$ (lineare Anordnung von Laufachse und Schulter/Hand), würde der Impuls theoretisch ausschließlich als linearer Rückstoß („Push“) ohne rotatorisches Moment in das System Schütze übertragen werden.

3. Konstruktive Strategien zur Reduzierung des Hochschlags

Um den Hochschlag zu minimieren, verfolgen Ingenieure in der Waffenkonstruktion drei primäre Ansätze:

A. Geometrische Optimierung (Senkung der Laufachse)

Der effektivste Weg zur Reduzierung des Drehmoments ist die Verkürzung des Hebelarms $l$.

• Beispiele:

  • Pistolen: Konstruktionen wie die Arsenal Firearms Strike One oder die Chiappa Rhino (letztere feuert aus der unteren Kammer der Trommel) setzen die Laufachse extrem tief an, um sie so nah wie möglich an die Hand zu bringen.

  • Langwaffen: Das AR-15-System nutzt die Schließfeder im Schaft, um den Lauf konstruktionsbedingt hoch zu positionieren, während bei Bullpup-Gewehren (z. B. Steyr AUG) die visuelle Achse zwar hoch liegt, der Schütze aber durch die Bauweise die Waffe stabiler kontrollieren kann.

B. Strömungstechnische Gegenmaßnahmen (Kompensatoren/Mündungsbremsen)

Wenn das Drehmoment konstruktiv nicht weiter gesenkt werden kann, wird ein gegenläufiges Moment erzeugt.

• Funktionsprinzip: Ein Kompensator leitet einen Teil der unter hohem Druck stehenden Pulvergase nach oben ab. Durch die Ausströmung der Gase nach oben entsteht ein Impuls (Rückstoßkraft) nach unten, der als „Gegenmoment“ das durch den Rückstoß erzeugte Drehmoment neutralisiert.

• Beispiele:

  • IPSIC-Sportwaffen: Hochkomplexe Kompensatoren mit mehreren Kammern (Ports), die den Mündungsblitz und den Hochschlag fast vollständig eliminieren.

  • Integrale Ports: Bei manchen Pistolen (z.B. Glock 17C) sind Öffnungen direkt in den Lauf und den Schlitten gefräst, um durch den „Port-Effekt“ den Lauf vorn unten zu halten.

C. Massen- und Schwerpunktverlagerung

Die Trägheit der Waffe spielt eine entscheidende Rolle bei der Widerstandskraft gegen eine Rotation.

• Schwerpunkt: Eine Waffe mit frontlastiger Gewichtsverteilung (z.B. durch schwere Läufe oder Anbauten) benötigt ein höheres Drehmoment, um in eine Rotation versetzt zu werden. Dies erhöht die „Stabilität“ gegen den Hochschlag, geht jedoch zu Lasten des Waffengewichts und der Agilität.

4. Zusammenfassung

Der Hochschlag ist kein unabwendbares Schicksal, sondern ein berechenbares Resultat der Waffengeometrie. Während die Reduzierung des Hebelarms ($l$) die eleganteste Lösung darstellt, da sie das Problem an der Wurzel (der Kinematik) packt, stellen Mündungskompensatoren eine leistungsstarke dynamische Lösung dar. In der modernen Waffenentwicklung ist die Kombination aus tief liegender Laufachse und gezielter Gasumleitung das Maß der Dinge für präzise Schussfolgen, insbesondere im sportlichen Bereich.
